Mit der fünfachsigen 6-Seiten-Bearbeitung mit Fräsen und Drehen ab Stange und Futter hat das Unternehmen über 500 innovative Fertigungslösungen für seine Kunden realisiert. Neue Hochleistungswerkstoffe, komplexere Bearbeitungsprozesse und der Trend zu mehr Leistungsdichte erfordern immer stabilere und flexibel zu konfigurierende Maschinenkonzepte.

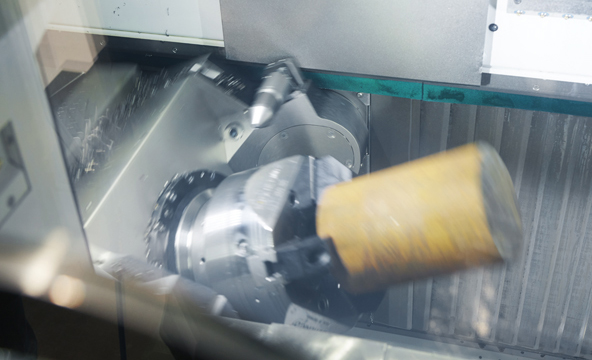

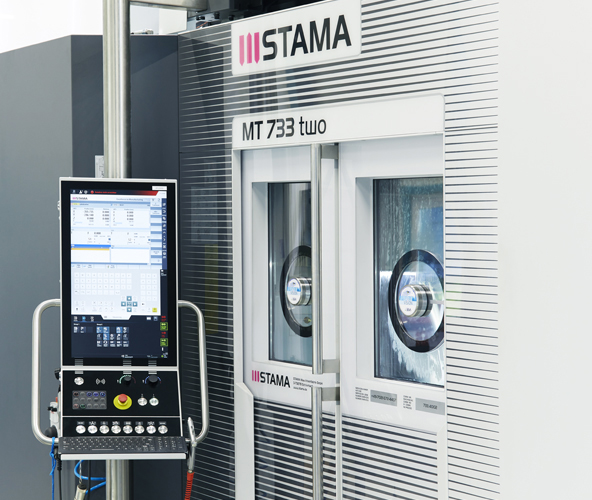

Die neue Baureihe MT 733 von STAMA vereint die Forderungen nach höchster Dynamik, Stabilität und Präzision. Das macht sie zum technologischen Trendsetter. Eine wesentliche Neuerung liegt im Übergang zum stabileren Fixportalkonzept mit deutlich kürzeren Hebelarmen als bei einem Fahrständer sowie mit vertikal ausgerichteten Frässpindeln – das erlaubt bauraumbezogen deutlich höhere Fräsleistungen. Von großer Bedeutung war daher die Gestaltung der B-Achse der Frässpindeln, über die STAMA die Kurzstangen schwenkt – etwa zum Einbringen schräger Bohrungen sowie für den 5-Achs-Simultanbetrieb.

Das außergewöhnliche Leistungsvermögen bestätigen zahlreiche Industrieanwendungen – so auch bei STAMA: Nullspiel, die extreme Verdrehsteifigkeit und hohe Wiederholgenauigkeiten gewährleisten eine präzise Positionierung des mit der B-Achse geschwenkten Werkstücks während der Bearbeitung. Und auch die hohe Leistungsdichte überzeugt: Durch die platzsparende Bauform verbessert sich die Zugänglichkeit zum Arbeitsraum, und die auf dem X-Schlitten sitzenden Drehspindeln können noch enger zusammenfahren. Der Vorteil dabei: Auch kürzere Bauteile lassen sich sicher und präzise von Spannlage 1 zu Spannlage 2 für die Bearbeitung der Seiten 2 bis 6 übergeben.

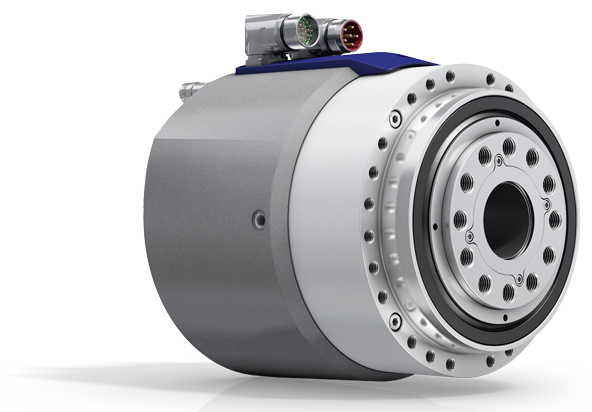

Für die steuerseitige Integration haben STAMA und WITTENSTEIN zusammen mit Siemens spezifische Regelalgorithmen für die Maschinensteuerung entwickelt, diese auf das mechanische Verhalten des Galaxie^® Antriebssystems abgestimmt und in die Welt der Siemens-Solution-Line-Steuerung integriert.

Ein gutes Beispiel dafür ist der Kugeltest. Bei der Herstellung der Kugelform ist die Maschine nicht nur in X- und in Z-Richtung verfahren, sondern hat mit der über den Nullpunkt des Galaxie^® Antriebssystems hinweg interpolierenden B-Achse eine Umkehr der Drehrichtung des Getriebes vollzogen. Bereits bei minimalem Spiel im Antrieb hätte sich hier auf der Kugel ein messbarer und auch deutlich sichtbarer Bearbeitungsfehler gezeigt. Die Vergleiche der Formtreue und Oberflächenrauigkeiten mit den Ergebnissen klassischer, über zwei Achsen interpolierender Bearbeitungsverfahren dokumentieren die Spielfreiheit und Steifigkeit des Galaxie^® sowie das perfekte Funktionieren der Regelalgorithmen.

Umfangreiche Untersuchungen bei STAMA zeigen, dass ein nennenswerter Verschleiß des Galaxie^® Antriebssystems oder gar Positionierungs­abweichungen für die marktübliche Nutzungsdauer der MT 733 ausgeschlossen werden können. Dieser Aussage liegen hausinterne Dauertests zugrunde, bei denen das Antriebssystem mit maximalem statischen Moment um ± 30° etwa vier Millionen Mal um die Horizontale geschwenkt wurde. Alle 500.000 Zyklen wurde das System auf Veränderungen geprüft. Das Ergebnis: eine kaum messbare Veränderung im Hystereseverlauf, Spielfreiheit – auch im Nulldurchgang – unverändert, Verschleiß: Fehlanzeige.

Dabei lag die Fertigungsgenauigkeit – ausgedrückt in Fertigungstoleranzen und Bezugsbemaßungen – reproduzierbar im Sub-Hundertstel-Bereich. Dank der Komplettbearbeitung konnte STAMA die reine Hauptzeit um 40 Prozent reduzieren. Dabei wurden alle erwarteten Verbesserungen erreicht: kürzere Durchlaufzeiten, weniger innerbetrieblicher Transport- und Lageraufwand, reduzierte Rüst- und Ausrichtarbeiten, weniger Bestände an halbfertigen Produkten und vor allen Dingen mehr Prozesssicherheit.

Für die digitale Analyse von Betriebszuständen und Prozessen nutzt STAMA das Software-Portfolio Smartline der CHIRON Group – unter anderem das Programm ConditionLine für die Überwachung der Linearachsen. Parameter wie Reibverhalten, Spiel oder Hysterese im Antrieb und in der Achse können so über die Lebensdauer hinweg überwacht werden. Analysiert und umgesetzt werden diese Möglichkeiten im Rahmen der dauerhaft angelegten Zusammenarbeit von STAMA und WITTENSTEIN. STAMA kann seinen Kunden durch die Auswerteoptionen perspektivisch noch mehr Sicherheit beim Ausreizen der bearbeitungstechnischen Möglichkeiten der MT 733 bieten. Und WITTENSTEIN lernt noch mehr über das Verhalten des Galaxie^® in High-End-Maschinenkonzepten.
