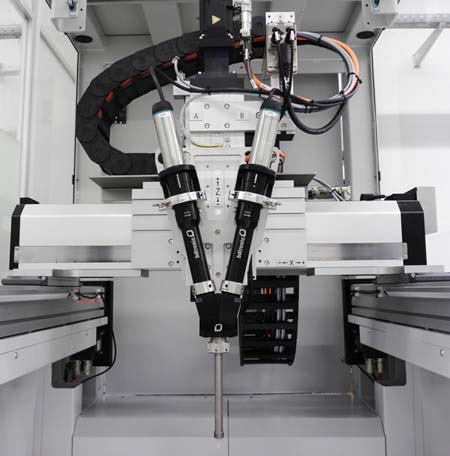

Die bdtronic GmbH ist einer der weltweit führenden Hersteller von Anlagensystemen und kompletten Prozesslösungen in den Bereichen Dosiertechnik, Imprägniertechnologie, Heißnieten, Niederdruck- und atmosphärische Plasmasysteme sowie der damit verbundenen Automatisierungstechnik. Bis heute hat bdtronic mehr als 3.000 Anlagen ausgeliefert.

Reaktionsgießharze – anspruchsvoll in der Verarbeitung

Polyurethane, Silikone, Epoxidharze oder thermisch leitfähige Pasten – bei allen Stoffen handelt es sich um ein- oder mehrkomponentige Reaktionsgießharze. Eingesetzt werden sie zum Vergießen und Abdichten von elektronischen Baugruppen (Steuergeräte, Sensoren, etc.) zum Beispiel im Automotive-Bereich. Aus dosiertechnischer Sicht haben alle Materialien im Prozess unterschiedliche Eigenschaften – sogar gleichnamige Stoffe verschiedener Hersteller. Trotzdem muss nach dem Verarbeiten die Qualität stimmen: Das Material muss das richtige Mischungsverhältnis besitzen sowie homogen, fließfähig und luftblasenfrei sein, damit die Auftragsmenge und die Dosierergebnisse optimal sind.

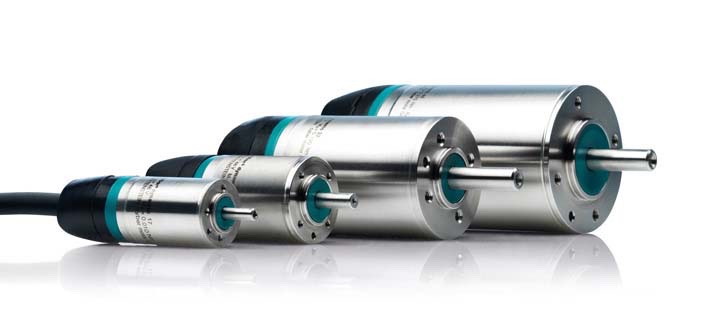

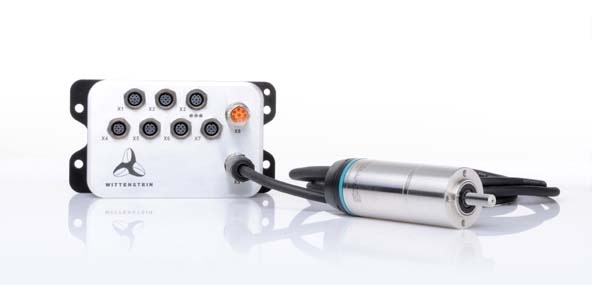

Es besteht aus simco^® drive-Antriebsverstärker und Kleinservomotor aus der cyber^® dynamic line von WITTENSTEIN. Die Servomotoren vom Typ cyber^® dynamic 40 mit integriertem Planetengetriebe treiben die Excenterschneckenpumpen so an, dass auch kleinste Mengen im Mikroliter-Bereich exakt dosiert werden können. Die präzise Steuerung durch den Servoregler simco^® drive ermöglicht es, Dosiermengen individuell zu regeln, Mengentoleranzen zu minimieren und die Dosierergebnisse wiederholbar zu optimieren.

Der Servomotor passt mit seiner zylindrischen Bauform perfekt in die Dosiersysteme. Mit nur 81 Millimeter Motorlänge und einem maximalen Drehmoment von 12 Nm je nach angebautem Getriebe bietet er zudem eine hohe Drehmomentdichte – und das bei einem Gewicht von nur 700 bis 900 Gramm. Zudem sparen die Kleinservomotoren eine zusätzliche Umlenkmechanik ein, die sonst zur Anbindung an die Dosierpumpen erforderlich ist. Der Servoregler simco^® drive zeichnet sich durch eine sehr hochauflösende Stromregelung und eine schnelle Strommessung aus. Selbst bei variablen Verfahrgeschwindigkeiten der Portalachsen können so auch kleinste Mengen mit hoher Exaktheit gefördert werden.
